Conectar y desconectar los diferentes dispositivos


En cuanto a hardware basico (teclado, mouse, monitor, y las piezas internas del case, hdd, dvd, ram, etc) el equipo tiene que estar completamente apagado, luego identificas el puerto o la muesca donde va cada dispositivo, generalmente traen una guia para saber colocarla si es un dispositivo con software, tienes q instalar el software y luego el asistente te pedira q conectes el dispositivo (cel, printer, etc)
Tambien es importante ver que el ventilador este libre de etiquetas pelusas o algo que obstaculise la entrada de aire al procesador y asi poder evitar k allan daños

Conectores y puertos de comunicacion

Hoy en día las computadoras han avanzado bastante desde que se invento la primera, y con ellas han avanzado los dispositivos de almacenamiento. Debido al avance tecnológico se crearon puertos que sirven para recibir y enviar datos de la computadora a periféricos que estén conectados a ella, estos se llaman puertos de comunicación y actualmente se conoce una gran gama de ellos.
En el siguiente trabajo se estudiaran los siguientes dispositivos: puertos PS/2, RCA, PARALELO, SERIAL, USB, VGA y otros.
Los puertos de comunicación son herramientas que permiten manejar e intercambiar datos entre un computador (generalmente están integrados en las tarjetas madres) y sus diferentes periféricos, o entre dos computadores. Entre los diferentes puertos de comunicación tenemos:
Estos puertos son en esencia puertos paralelos que se utilizan para conectar pequeños periféricos a la PC. Su nombre viene dado por las computadoras de modelo PS/2 de IBM, donde fueron utilizados por primera vez.
Este es un puerto serial, con conectores de tipo Mini DIN, el cual consta por lo general de 6 pines o conectores. La placa base tiene el conector hembra. En las placas de hoy en día se pueden distinguir el teclado del Mouse por sus colores, siendo el teclado (por lo general) el de color violeta y el Mouse el de color verde. (Anexo B)

  • Conectores PS/2
  • Puertos serie
  • Puerto paralelo
  • Puerto USB
  • Conexiones USB
  • Conexiones Ethernet


Conectores PS/2

Estándar que comenzó en 1995 por Intel, Compaq, Microsoft. En 1997, el USB llegó a ser popular y extenso con el lanzamiento del chipset de 440LX de Intel.
Es una arquitectura de bus desarrollada por las industrias de computadoras y telecomunicaciones, que permite instalar periféricos sin tener que abrir la maquina para instalarle hardware, es decir, que basta con conectar dicho periférico en la parte posterior del computador.
  • Una central USB le permite adjuntar dispositivos periféricos rápidamente, sin necesidad de reiniciar la computadora ni de volver a configurar el sistema.
  • El USB trabaja como interfaz para la transmisión de datos y distribución de energía que ha sido introducido en el mercado de PCs y periféricos para mejorar las lentas interfases serie y paralelo.
  • Los periféricos para puertos USB son reconocidos automáticamente por el computador (y se configuran casi automáticamente) lo cual evita dolores de cabeza al instalar un nuevo dispositivo en el PC.
  • Los puertos USB son capaces de transmitir datos a 12 Mbps.
Existe un solo tipo de cable USB (A-B) con conectores distintos en cada extremo, de manera que es imposible conectarlo erróneamente. Consta de 4 hilos, transmite a 12 Mbps y es "Plug and Play", que distribuye 5v para alimentación y transmisión de datos.
2.4 Ubicación en el sistema informático
El USB es la tecnología preferida para la mayoría de los teclados, Mouse y otros dispositivos de entrada de información de banda estrecha. El USB también esta muy extendido en cámaras fotográficas digitales, impresoras, escáneres, módems, joysticks y similares




Puerto seriales

Son adaptadores que se utilizan para enviar y recibir información de BIT en BIT fuera del computador a través de un único cable y de un determinado software de comunicación. Un ordenador o computadora en serie es la que posee una unidad aritmética sencilla en la cual la suma en serie es un calculo digito a digito
3.2 Características:
  • Los puertos seriales se identifican típicamente dentro del ambiente de funcionamiento como puertos del COM (comunicaciones). Por ejemplo, un ratón pudo ser conectado con COM1 y un módem a COM2.
  • Los voltajes enviados por los pines pueden ser en 2 estados, encendido o apagado. Encendido (valor binario de 1) significa que el pin esta transmitiendo una señal entre -3 y -25 voltios, mientras que apagado (valor binario de 0) quiere decir que esta transmitiendo una señal entre +3 y +25 voltios.
Estos conectores son de tipo macho y los hay de 2 tamaños, uno estrecho, de 9 pines agrupados en dos hileras con una longitud aproximada de 17mm y otro ancho de 25 pines, con una longitud de unos 38mm, internamente son iguales (9 pines) y realizan las mismas funciones.



Puertos paralelos

Son conectores utilizados para realizar un enlace entre dos dispositivos; en el sistema lógico se le conoce como LPT. El primer puerto paralelo LPT1 es normalmente el mismo dispositivo PRN (nombre del dispositivo lógico de la impresora).
Unidireccional - puerto estándar 4-BIT que por defecto de la fábrica no tenía la capacidad de transferir datos ambas direcciones.
Bidireccional - puerto estándar 8-BIT que fue lanzado con la
introducción del puerto PS/2 en 1987 por IBM y todavía se encuentra en computadoras hoy. El puerto bidireccional es capaz de enviar la
entrada 8-bits y la salida. Hoy en las impresoras de múltiples funciones este puerto se puede referir como uno bidireccional
EPP - el
puerto paralelo realzado (EPP) fue desarrollado en 1991 por Intel, Xircom y funciona cerca de velocidad de una tarjeta ISA y puede alcanzar transferencias hasta 1 a 2MB / por segundo de datos.

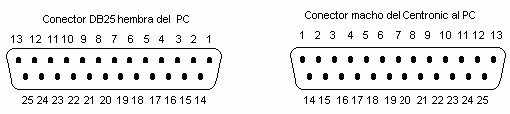

Estos puertos son del tipo hembra, de unos 38mm de longitud con 25 pines agrupados en dos hileras.
El puerto paralelo está formado por 17 líneas de señales y 8 líneas de tierra (Anexo E.1). Las líneas de señales están formadas por tres grupos:
  • 4 Líneas de control
  • 5 Líneas de estado
  • 8 Líneas de datos
Normalmente se utiliza para conectar impresoras, scanners y en algunos casos hasta dos PCs.
Los puertos de comunicación mayormente utilizados en el ambiente de las redes son el RJ-45 y el RJ-11.













Puertos USB

Estándar que comenzó en 1995 por Intel, Compaq, Microsoft. En 1997, el USB llegó a ser popular y extenso con el lanzamiento del chipset de 440LX de Intel.
Es una arquitectura de bus desarrollada por las industrias de computadoras y telecomunicaciones, que permite instalar periféricos sin tener que abrir la maquina para instalarle hardware, es decir, que basta con conectar dicho periférico en la parte posterior del computador
  • Una central USB le permite adjuntar dispositivos periféricos rápidamente, sin necesidad de reiniciar la computadora ni de volver a configurar el sistema.
  • El USB trabaja como interfaz para la transmisión de datos y distribución de energía que ha sido introducido en el mercado de PCs y periféricos para mejorar las lentas interfases serie y paralelo.
  • Los periféricos para puertos USB son reconocidos automáticamente por el computador (y se configuran casi automáticamente) lo cual evita dolores de cabeza al instalar un nuevo dispositivo en el PC.
  • Los puertos USB son capaces de transmitir datos a 12 Mbps.
Existe un solo tipo de cable USB (A-B) con conectores distintos en cada extremo, de manera que es imposible conectarlo erróneamente. Consta de 4 hilos, transmite a 12 Mbps y es "Plug and Play", que distribuye 5v para alimentación y transmisión de datos.
2.4 Ubicación en el sistema informático
El USB es la tecnología preferida para la mayoría de los teclados, Mouse y otros dispositivos de entrada de información de banda estrecha. El USB también esta muy extendido en cámaras fotográficas digitales, impresoras, escáneres, módems, joysticks y similares.



Puertos VGA

El puerto VGA es el puerto estandarizado para conexión del monitor a la PC
  • Su conector es un HD 15, de 15 pines organizados en 3 hileras horizontales
Es de forma rectangular, con un recubrimiento plástico para aislar las partes metálicas.
7.4 Ubicación en el sistema informatico:
En la parte posterior de los monitores y en la parte trasera del PC, cerca del puerto de S-video.





Puertos RCA
  1. El conector RCA es un tipo de conector eléctrico común en el mercado audiovisual. El nombre "RCA" deriva de la Radio Corporation of America, que introdujo el diseño en los 1940
  2. Un problema del sistema RCA es que cada señal necesita su propio cable. Para evitar líos, se usan otros tipos de conectores combinados, como el euroconector (SCART), presente en la mayoría de televisiones modernas. Además, también se encuentran adaptadores RCA-SCART
El cable tiene un conector macho en el centro, rodeado de un pequeño anillo metálico (a veces con ranuras), que sobresale. En el lado del dispositivo, el conector es un agujero cubierto por otro aro de metal, más pequeño que el del cable para que éste se sujete sin problemas.
Ambos conectores (macho y hembra) tienen una parte de plástico. Los colores usados suelen ser:
  • Amarillo para el vídeo compuesto
  • Rojo para el canal de sonido derecho
  • Blanco o negro para el canal de sonido izquierdo (en sistemas estéreo
Se puede ubicar en las tarjetas capturadoras de video menos recientes ya que esta siendo suplantado por la puerta de súper video.













Ejemplos de como conectar y desconectar diversos dispositivos
